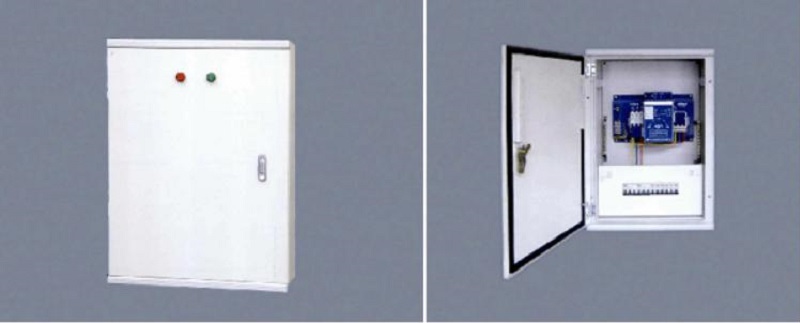

产品信息
WXM5防护型双电源切换箱适用于宾馆、港口、车站、机场、仓库和厂矿企业等单位的小型动力控制电路中，作为线路控制，过载保护、短路保护以及线路切换之用。符合GB7251.3，主要电气性能符合IEC439.1型标准。箱内元器件均为符合IEC标准之新优元件。
分断能力：X型10KA/35KA
Y型35KA
Z型5KA
结构特性
1.WXM5产品可根据电流大小逐档选择，产品结构合理、性能稳定、 操作安全、拆装方便；
2.控制回路最大输出容量≤30KW，配电回路最大输出三相七个回路 (21P宽)；
3.造型艺术化，箱体坚固、美观，防腐能力强。防护等级IP45。

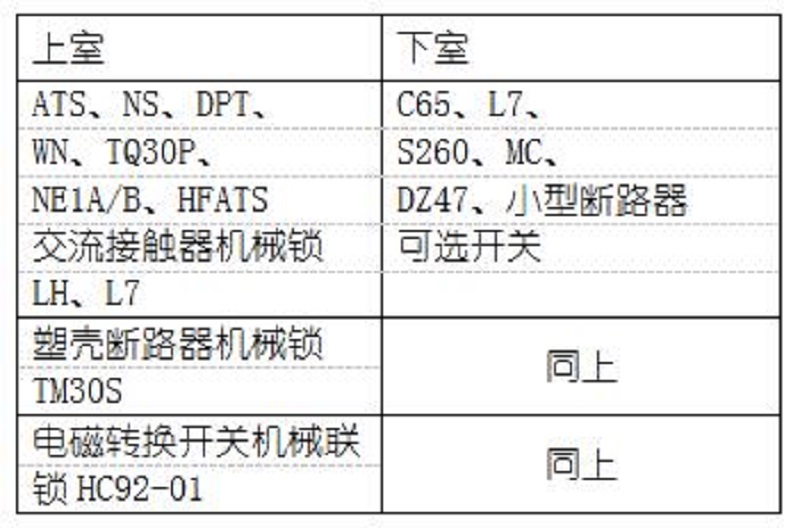

4.切换方式：
X：交流接触器机械联锁；
Y：塑壳断路器机械联锁；
Z：电磁转换开关机械联锁；
技术参数
额定电压：415V 防护等级：IP54
额定电流：X型100A Y型200A Z型100A
分断能力：X型10KA/35KA Y型35KA Z型5KA

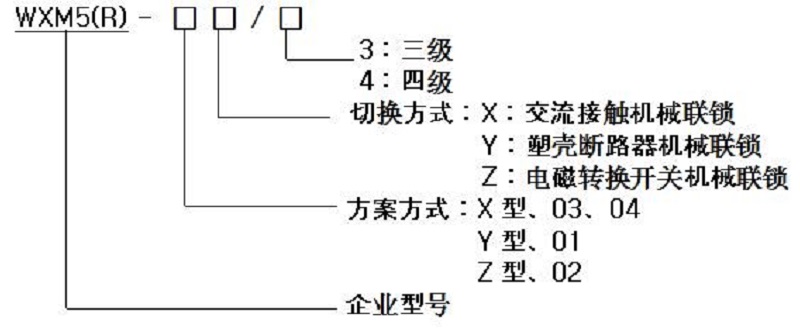

产品型号及含义

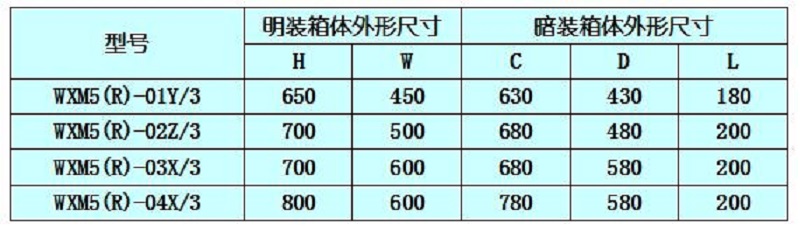

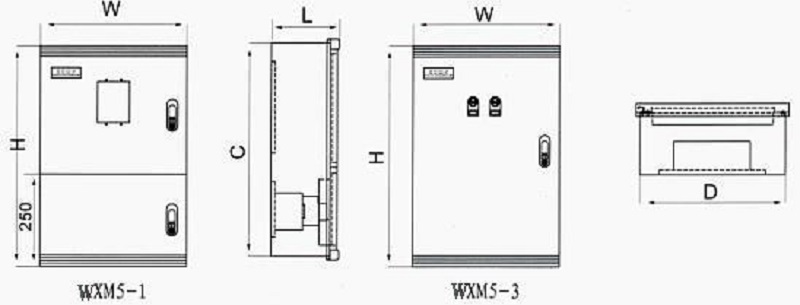

箱体示意图

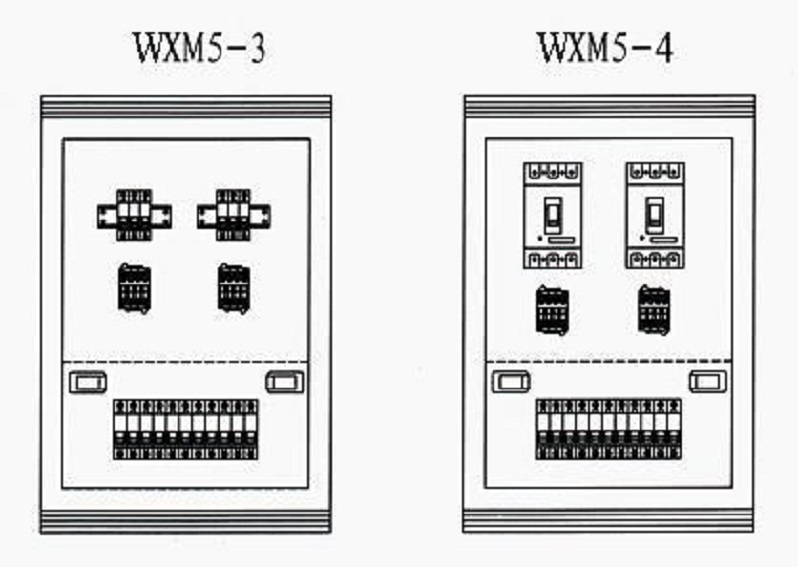

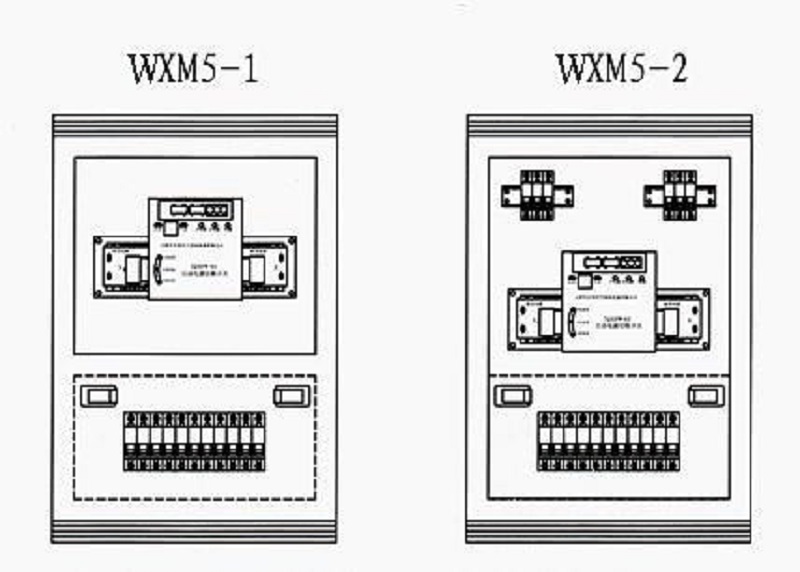

安装方案图

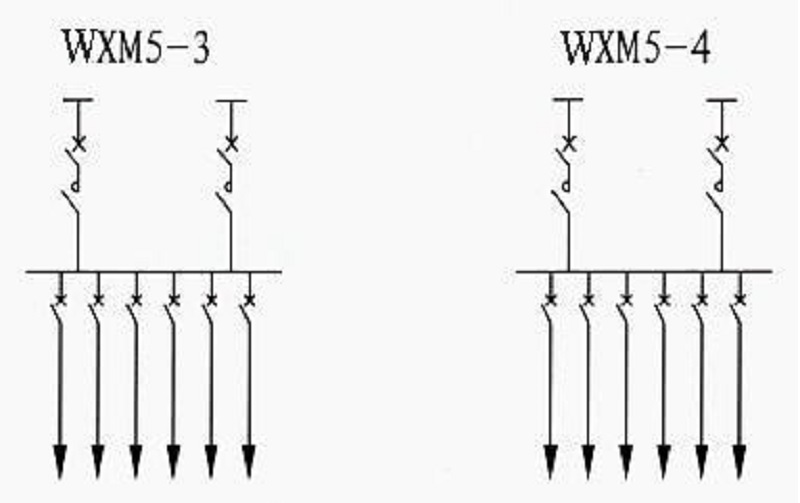

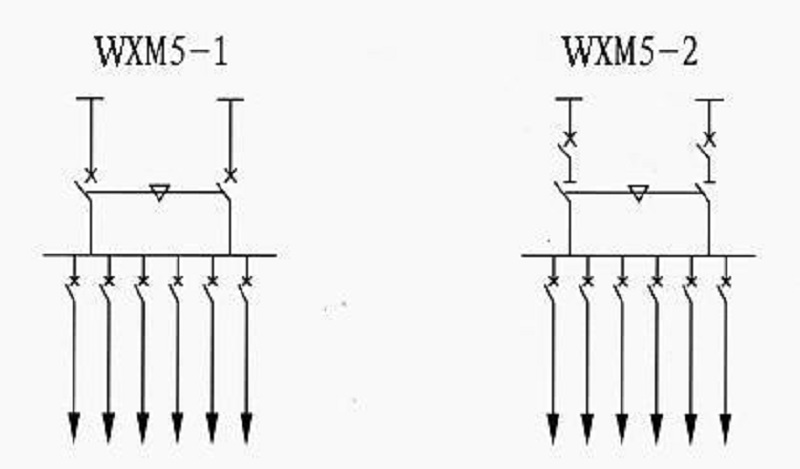

一次系统图
