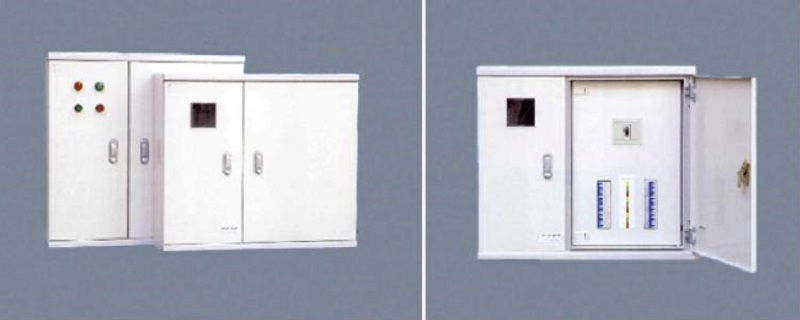

产品信息
WXM3防护多功能排骨配电箱，在WXM2箱型的基础上进一步为用户设计更多功能的产品。该产品为大电流进线或带计量；可带控制回路；增加独立元件器室，可保各功能能独立使用。

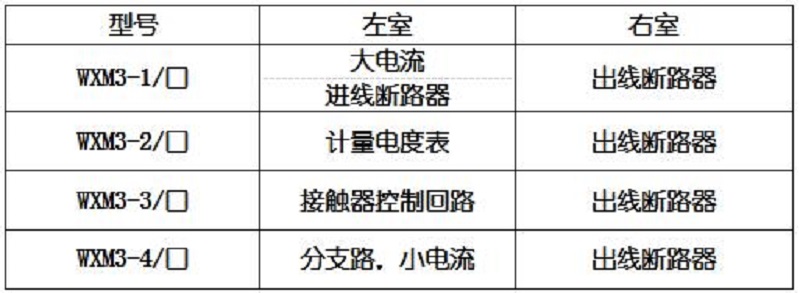

WXM3型配电箱左室可单独容纳大电流的进线主开关或三相，单相电度表，单独控制回路，右室可安装多回路的出线分开关。
WXM3型配电箱具有漏电，过载，短路等保护功能。适用额定电流400A以下多支路的各种建筑场所，做照明、配电、动力，计量之用。此配电箱具有以下四个优点。
1.结构合理：接线空间宽敞，容积大，多层防护隔板主开关采用多功能装饰板，可随意更换开关，ABS塑料内门锁可防触电。
2.性能稳定：连接采用排骨式汇流铜排，套热缩管，并加盖透明PC板。
3.操作安全：多层防护隔板，使操作者与带电部分隔离，每层门板都连接地排，确保操作者的安全。
4.拆装方便：箱体与安全支架、内门、外门等可随意分开取出。让箱体先预埋，保证配电箱内无件的一次性安装，免损坏。
结构特性
1.“一进一出至二出”的电源设计，最大可供70mm之导线分三路使 用，不需增设分线、过路箱。
2.电路方案特点多样化，具有配电、控制、漏电终端与分级保护。
3.外壳防护等级可达IP50.
4.可靠的人身安全防护、电气火灾防护。
5.安装方便，具有三维调节功能。
6.造型艺术化，箱体坚固、美观，防腐
技术参数
额定电压：~415V
分断能力：A型≤15KA B型≤35KA
额定电流：A型≤100A B型≤400A
防护等级：IP54
控制回路最大容量：A型≤15KA B型≤30KA

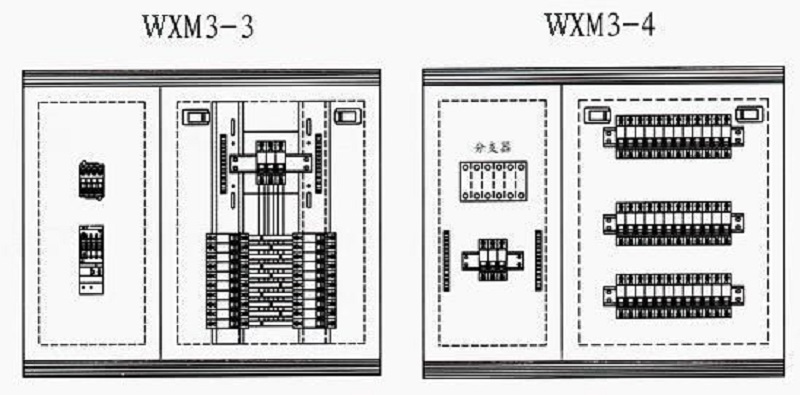

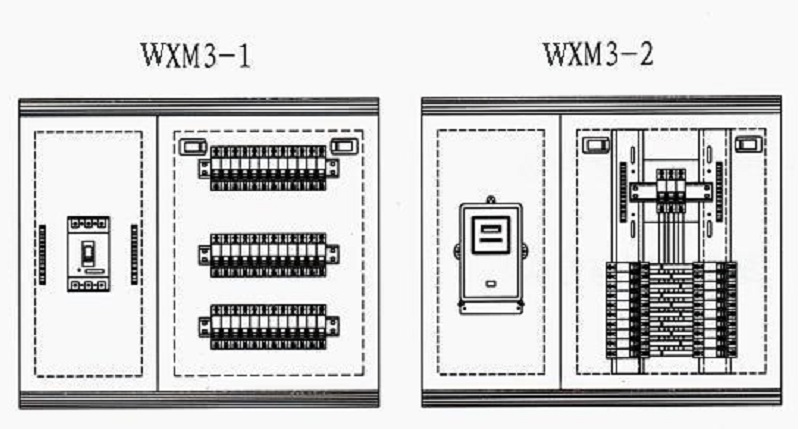

箱体示意图
安装方案图

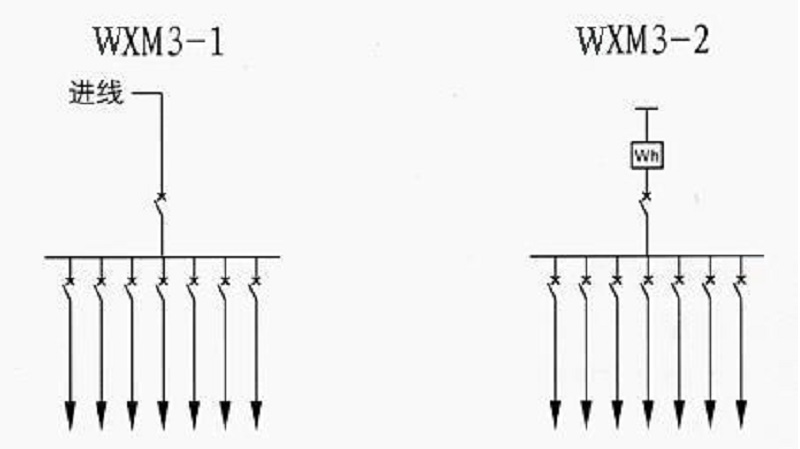

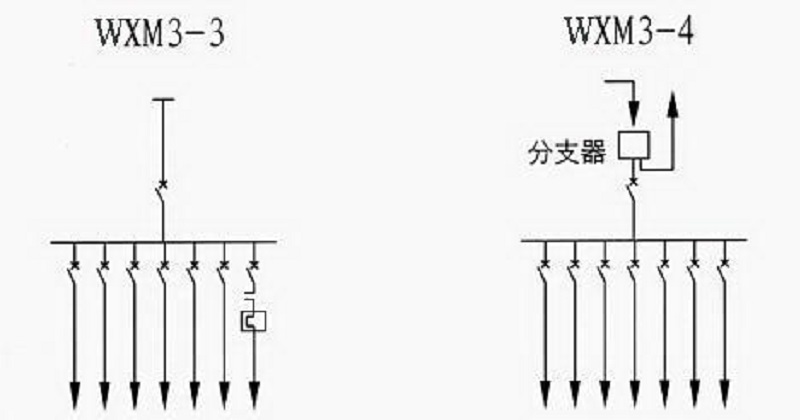

一次系统图
