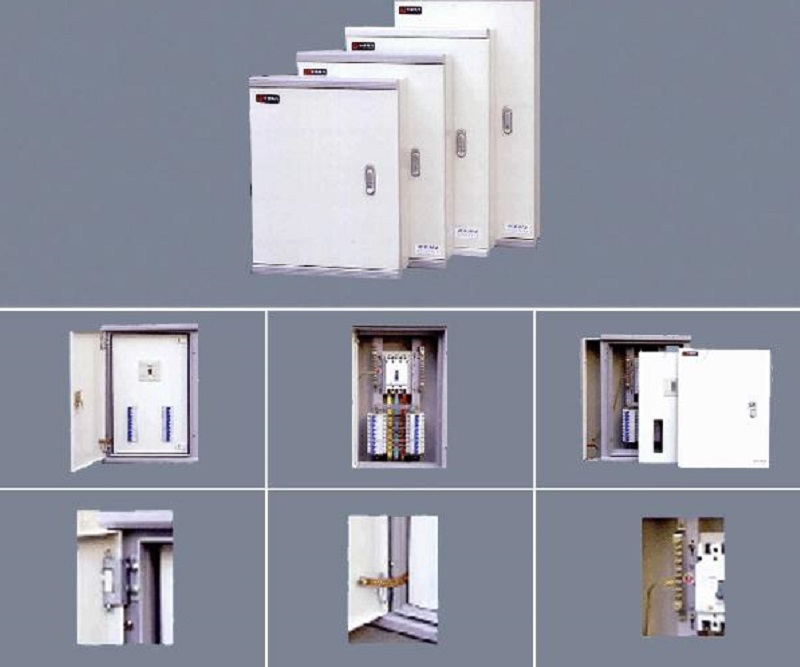

产品信息
WXM2型系列防护型排骨配电箱是我公司新开发的最具领先市场性的产品，产品完全符合GB7251.3等国家标准。外型美观，安全可靠，广泛用于高档住宅区，宾馆，商场等各类场所。
WXM2型配电箱，壳体采用1.2MM厚优质锌钢板折弯，点焊组成，喷涂定彩，高雅美观的树脂粉末涂料，经高温烘烤而成。
WXM2型配电器电箱，主开关可采用施耐德、ABB、西门子、海格、金钟默勒等塑壳开关及小型开关．
WXM2型配电箱具有漏电、过载、短路、保护功能。适用于额定电流125A以下，多支路的各种建筑场合，作为照明，配电，动力之用。此配电箱具有以下四个优点：
1.结构合理：接线空间宽敞，容积大，多层防护隔板主开关采用多功能装饰板，可随意更换开关，ABS塑料内门锁，可防触电。
2.能稳定：连接采用排骨式汇流铜排，套热缩管，并加盖透明PC板。
3.操作安全：多层防护隔板，使操作者与带电部分隔离，每层门板都连接地排，确保操作者的安全。
4.拆装方便：箱体与安全支架，内门，外门等可随意分开取出。让箱体先预埋。保证配电箱内元件的一次性安装，免损坏。
配件齐备
－设置了中性(N)母排与保护接地(PE)母排，满足TN、TT接地系统的要求。
－阻燃透明PC板，避免人体直接接触带电部分。
－电路指示胶贴，清楚指示馈电回路的用途。
－外表面覆盖保护膜，确保安装过程中箱表面不被破坏。

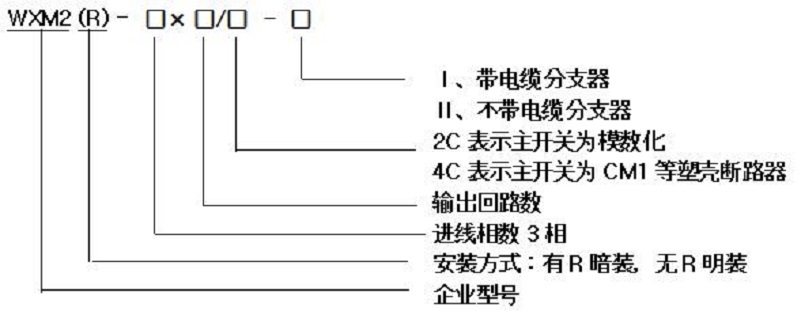

产品型号及含义

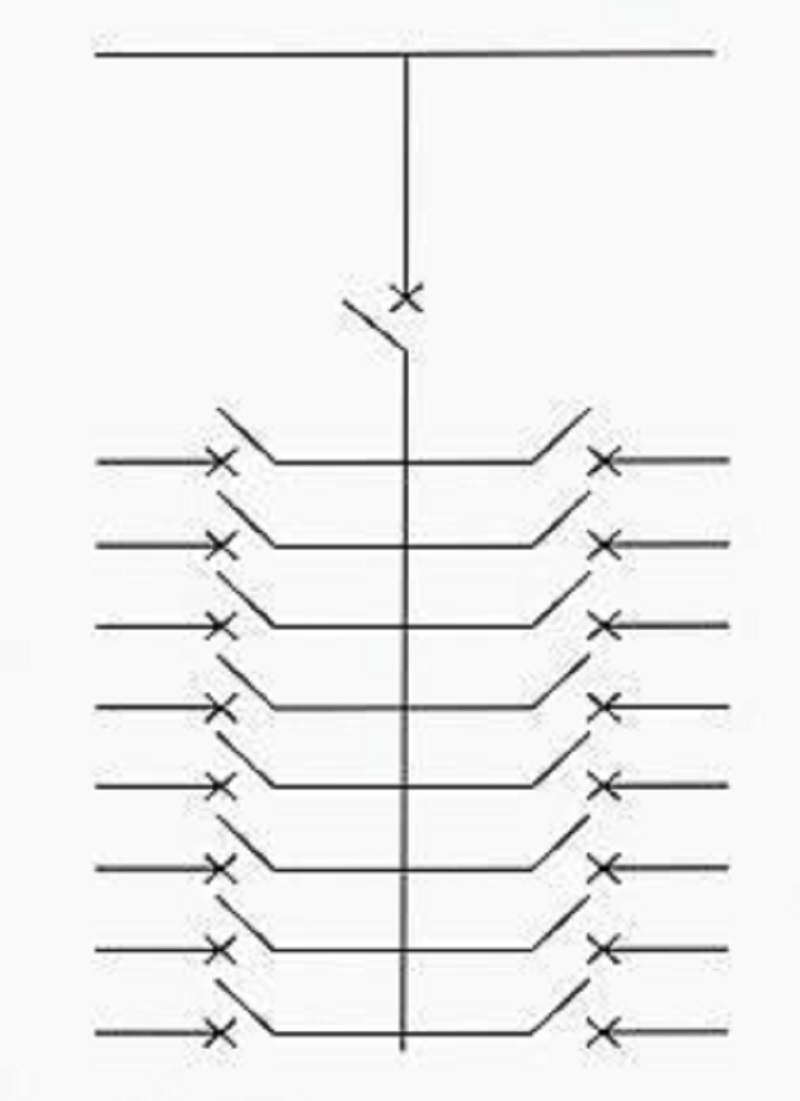

WXM2一次系统图
技术参数
额定电压：~380V
分断能力：A型10~15KA B型≤35KA
额定电流：A型≤100A B型≤225A
防护等级：IP54

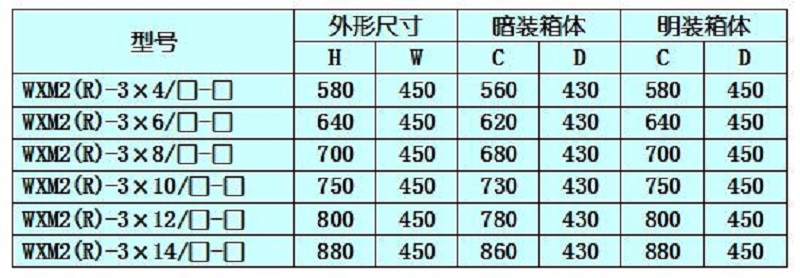

箱体示意图

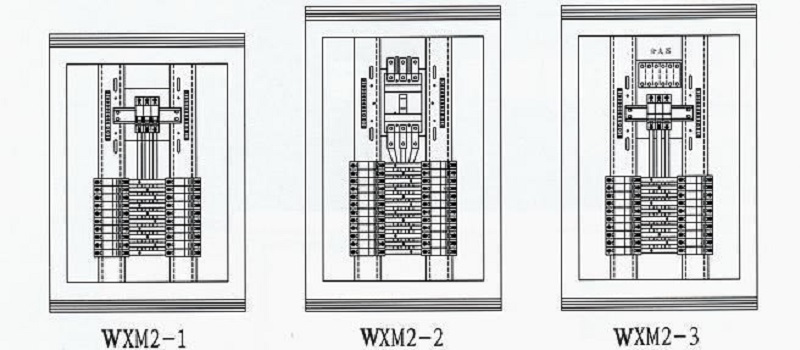

安装方案图
