产品信息
        WGBL-3系列防护型动力柜，是我厂根据GBL型开关柜改进型产品适用于各种民用建筑和工矿企业的配电控制，是XL-21，XF-10GDH等产品的换代产品，产品安全系数高，多功能的隔离内板，可保操作者的安全，内柜活动可保安装方便。

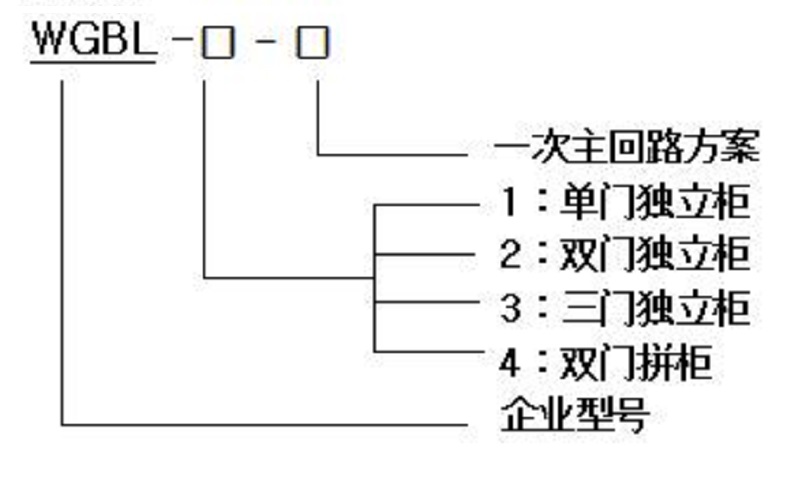

产品型号及含义

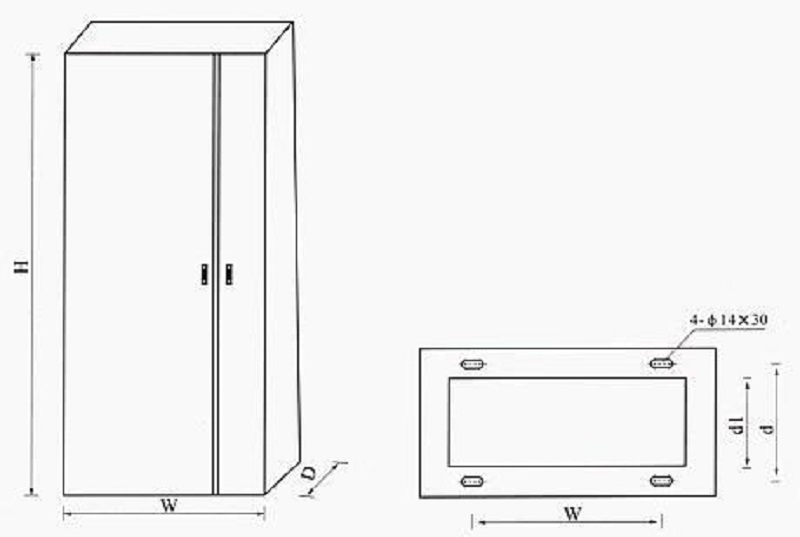

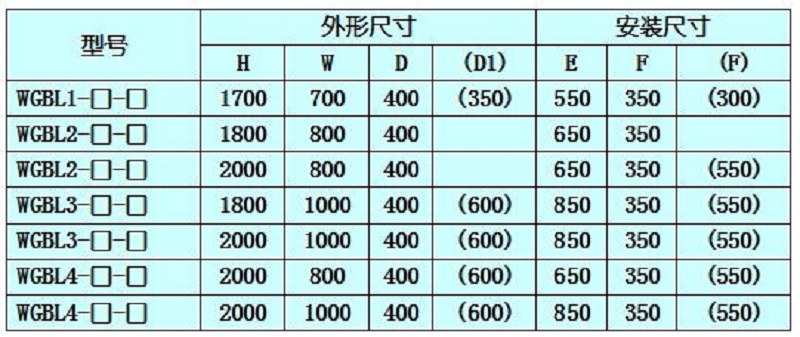

外型及安装尺寸

柜形特性
WGBL1;超薄型独立柜靠墙安装，为安装和操作空间有限而设计。特 点：宽700mm
WGBL2;双门拼柜靠墙安装，尺寸特点：高1800mm
WGBL3;三门柜独立蔌拼适用于排骨式，多输出回路。特点：宽1000mm
WGBL4;双门拼柜靠墙安装或离墙安装，尺寸特点：高2000mm

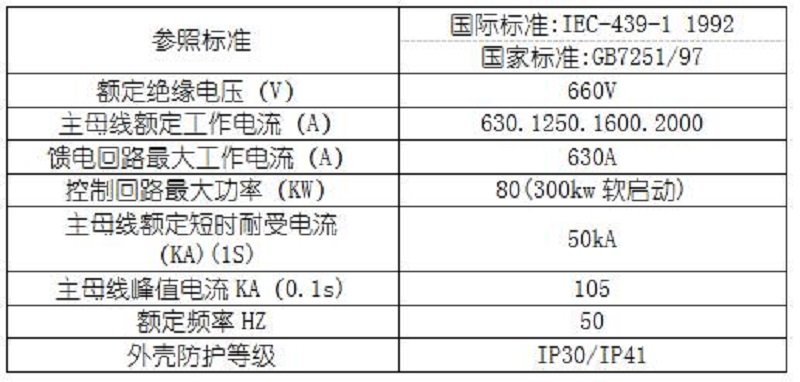

技术参数

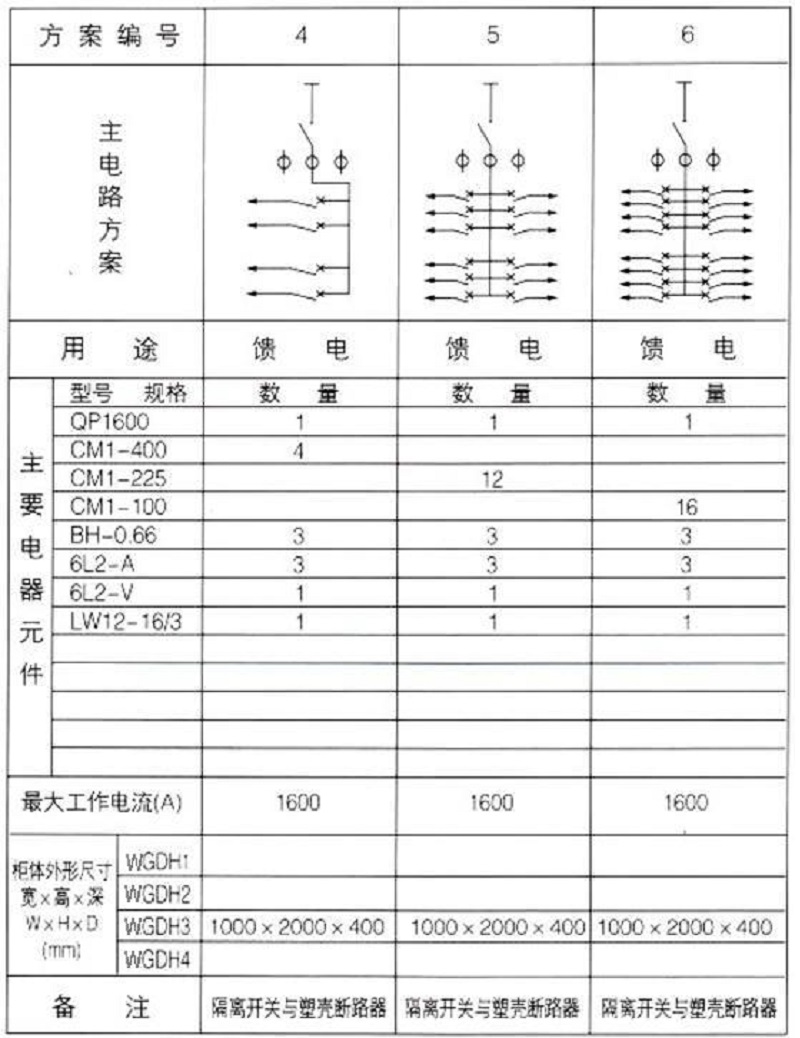

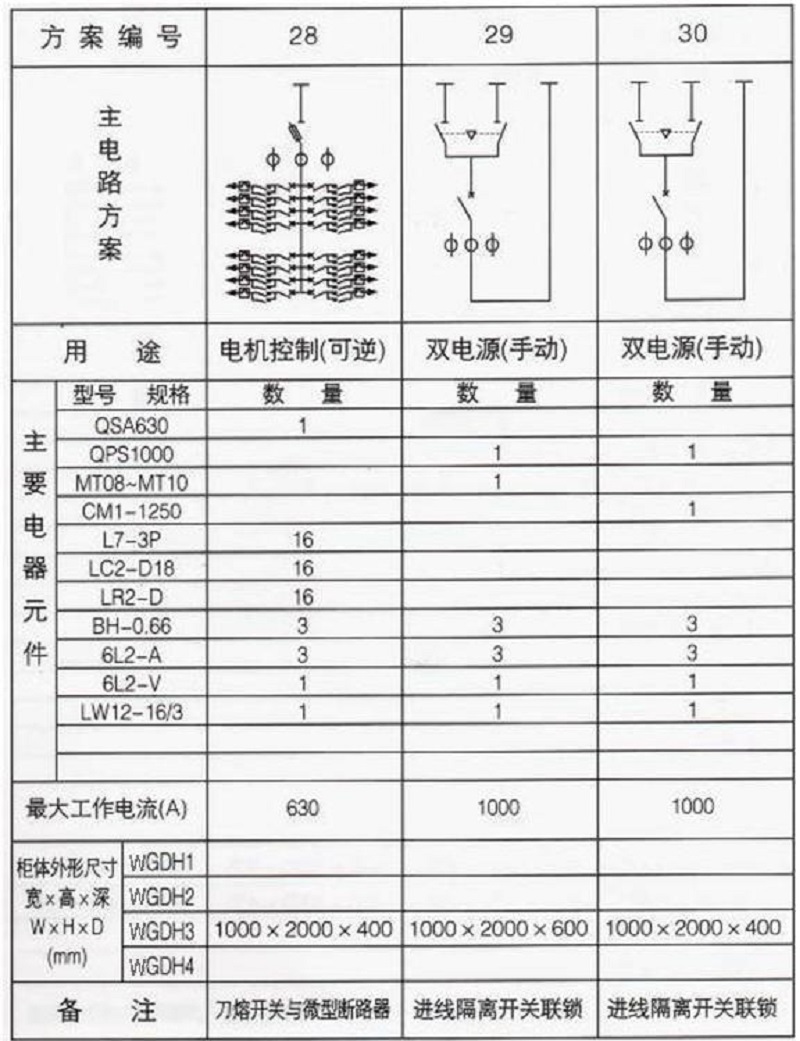

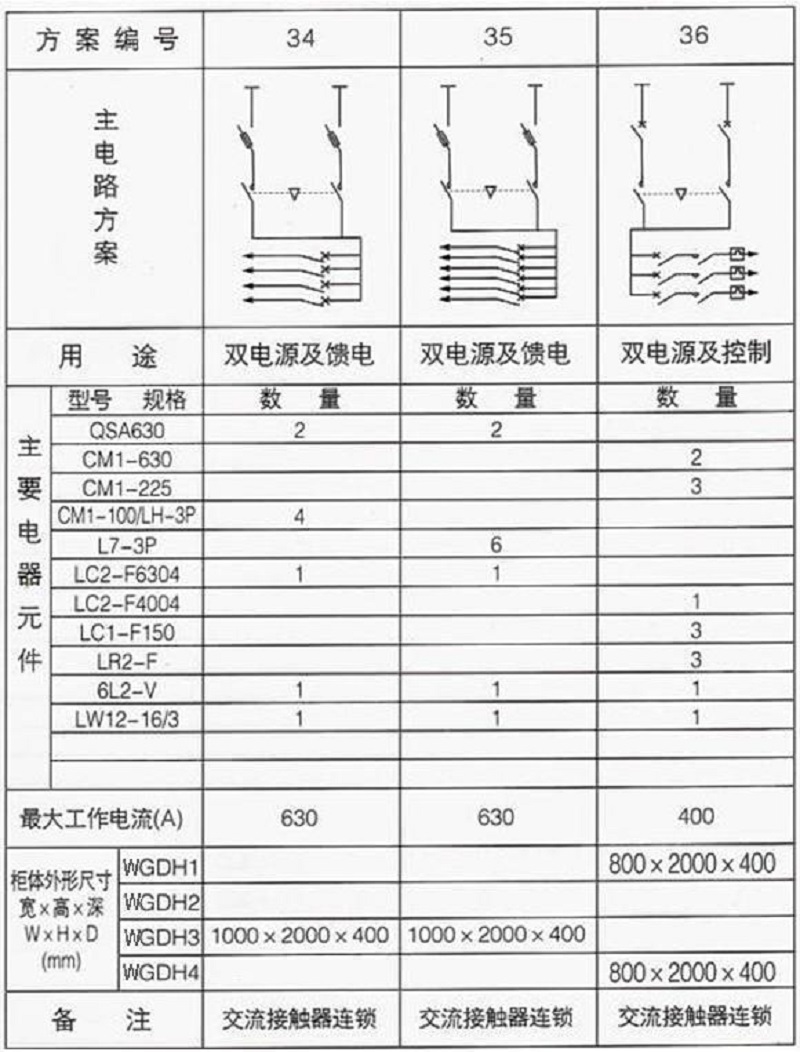

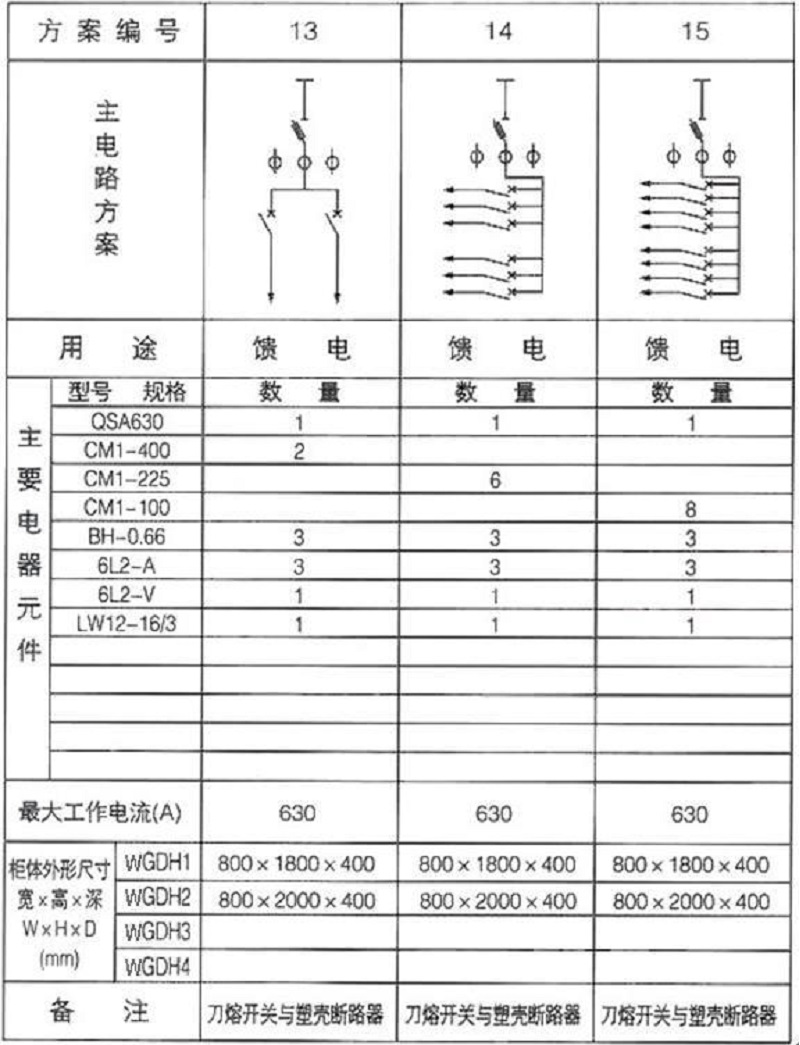

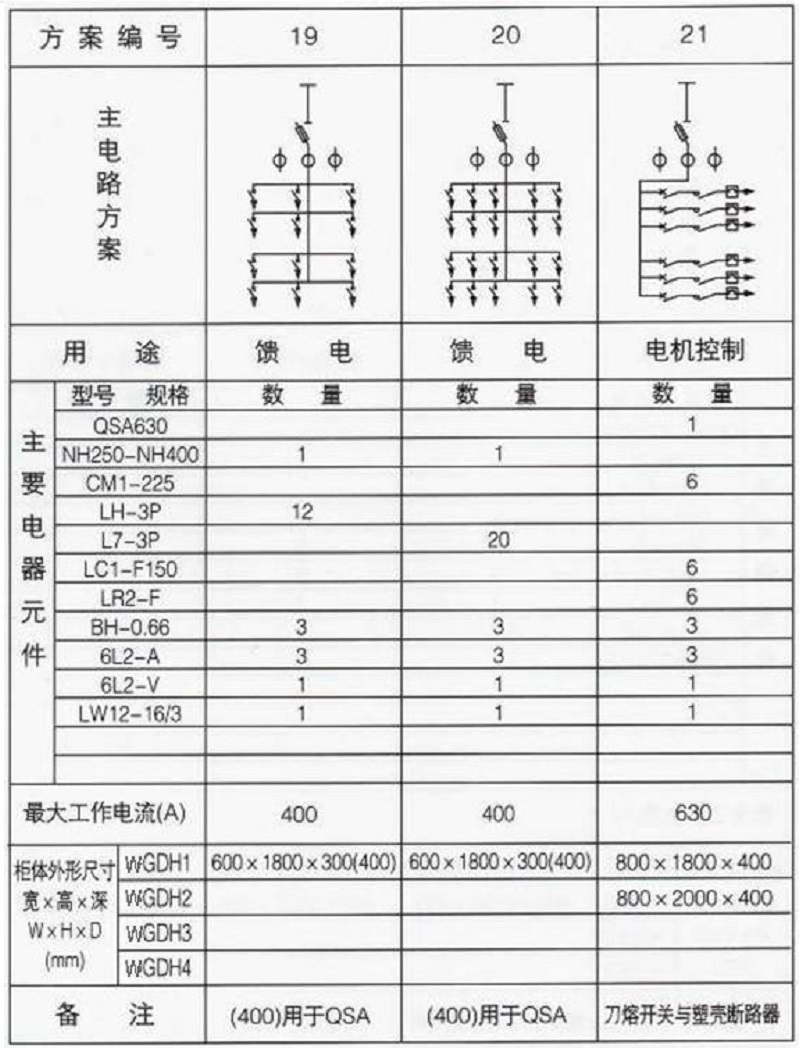

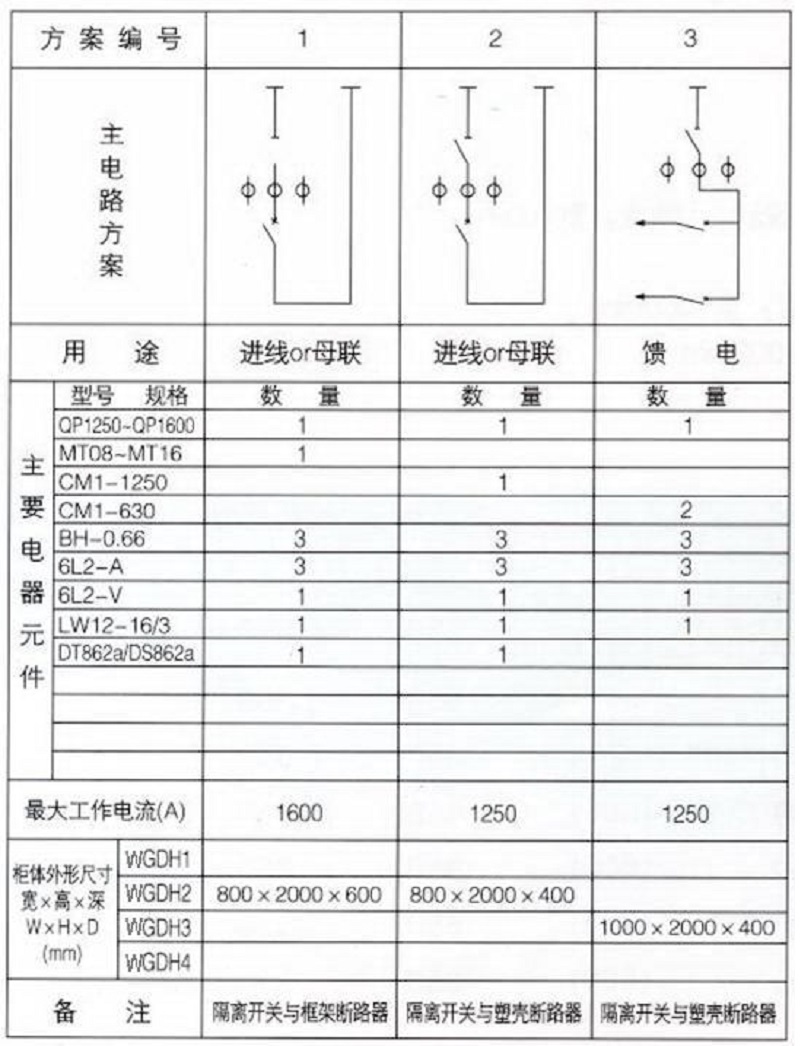

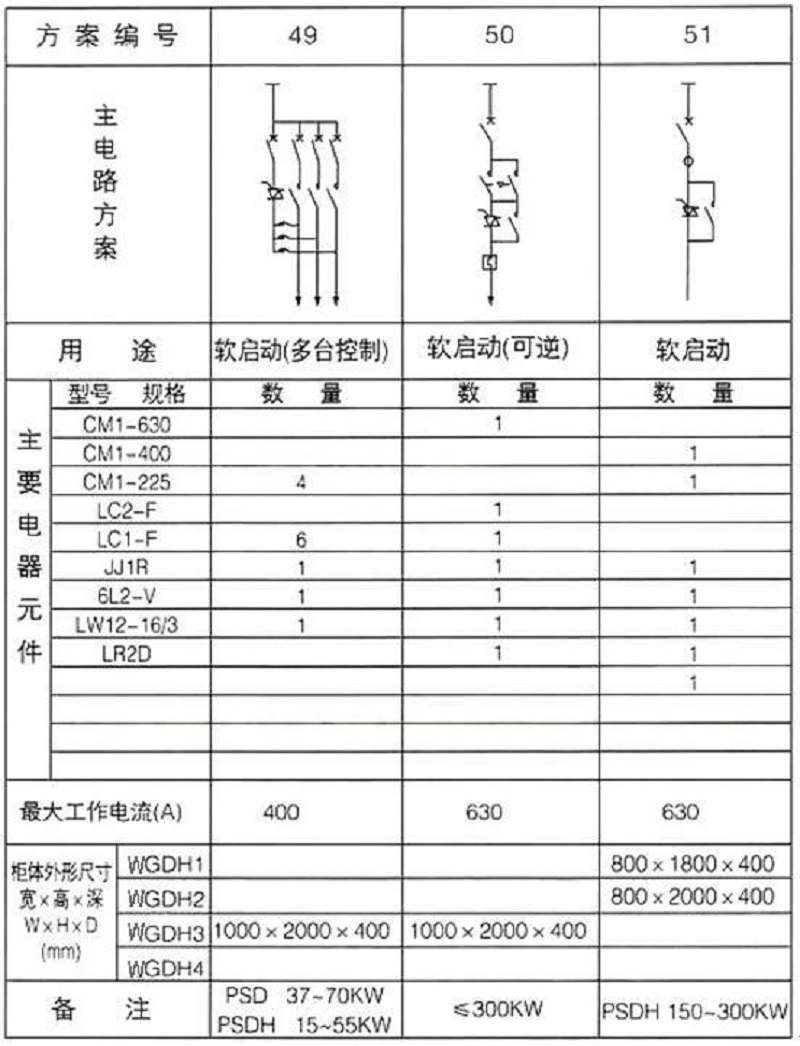

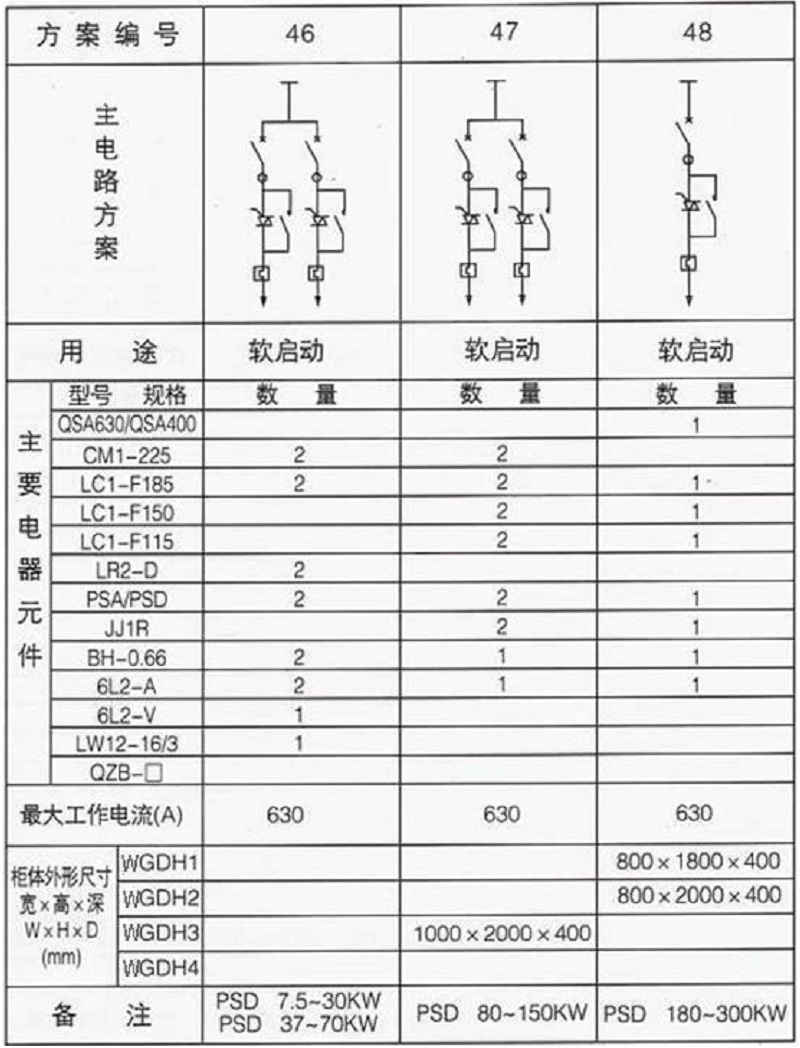

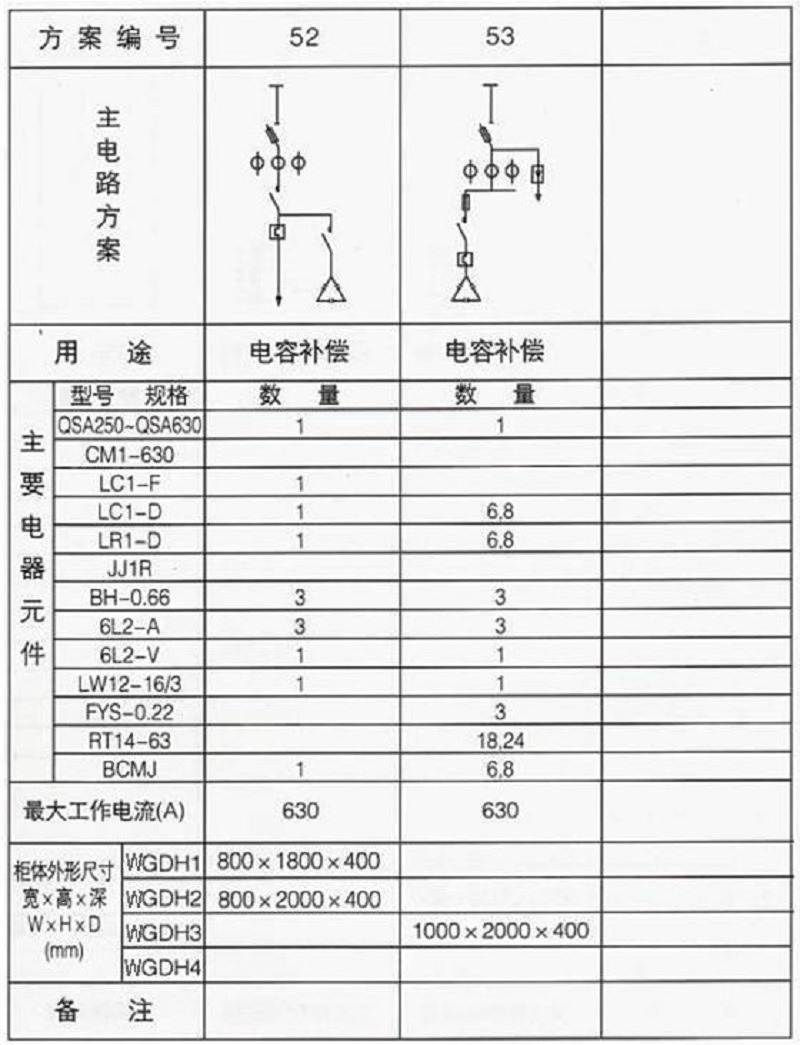

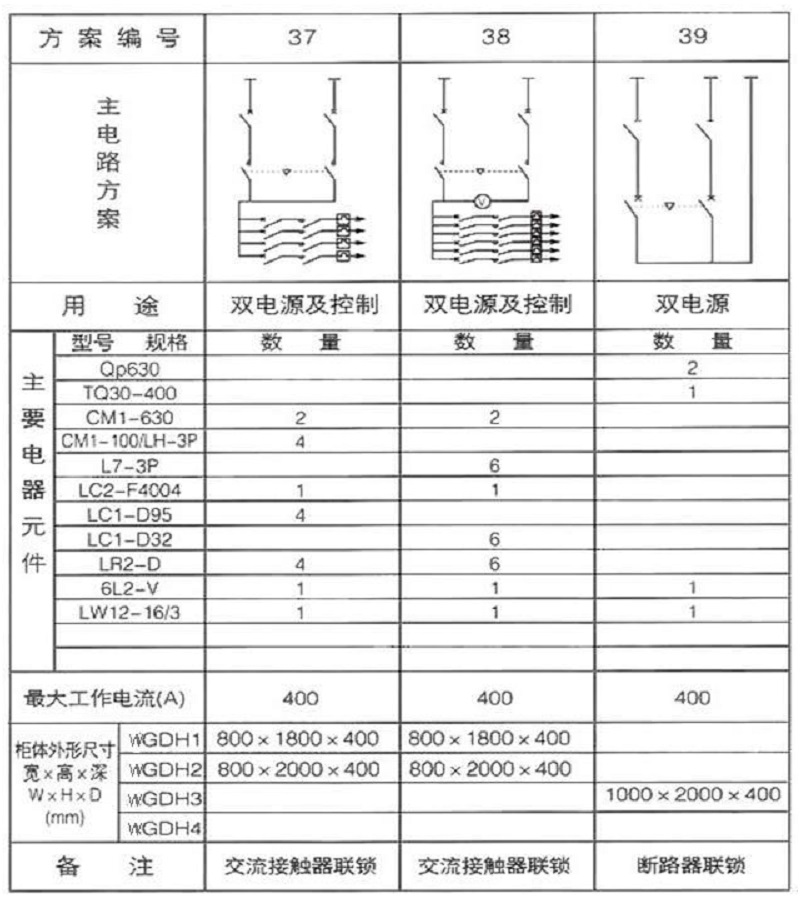

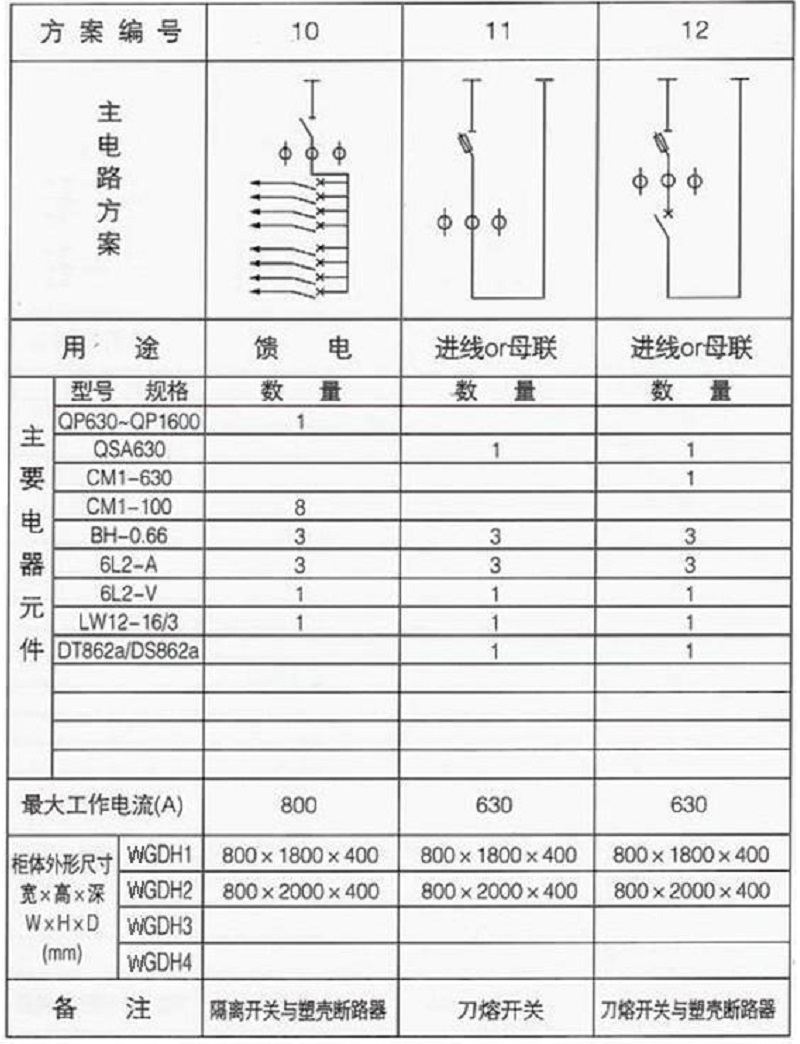

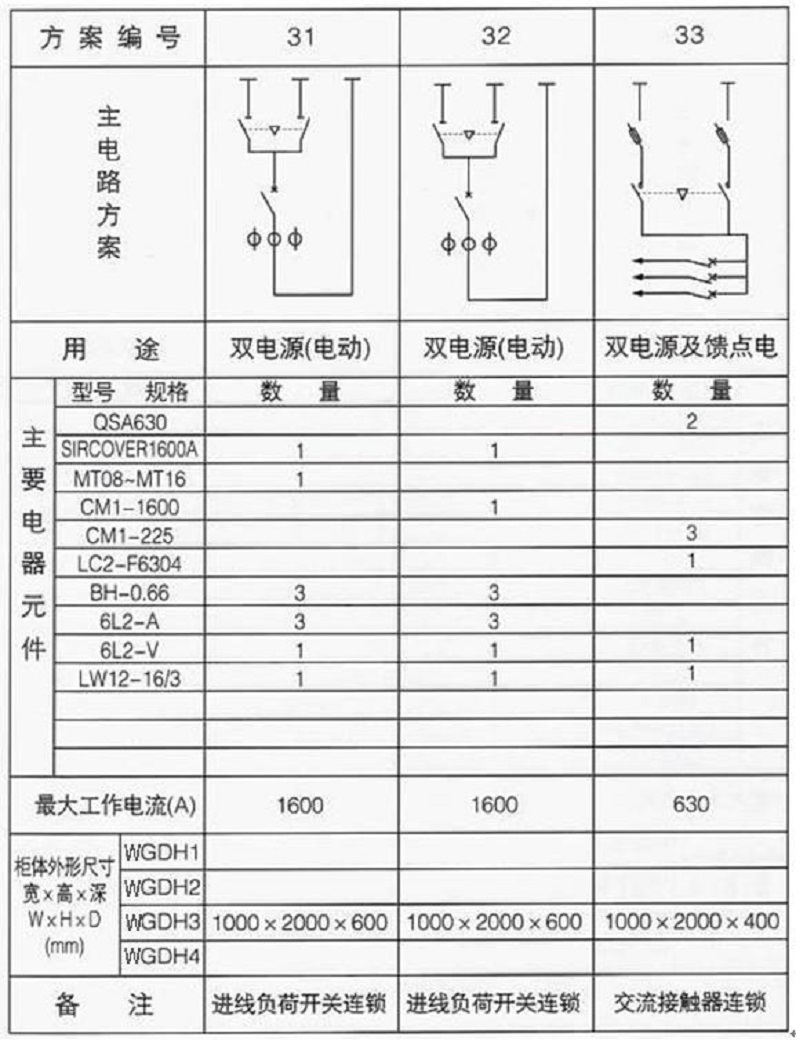

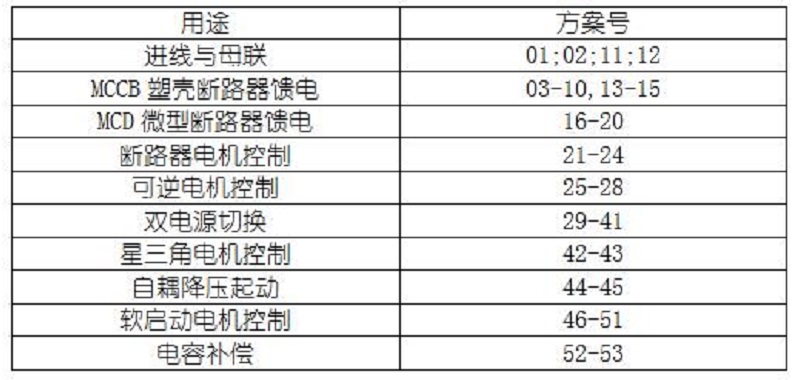

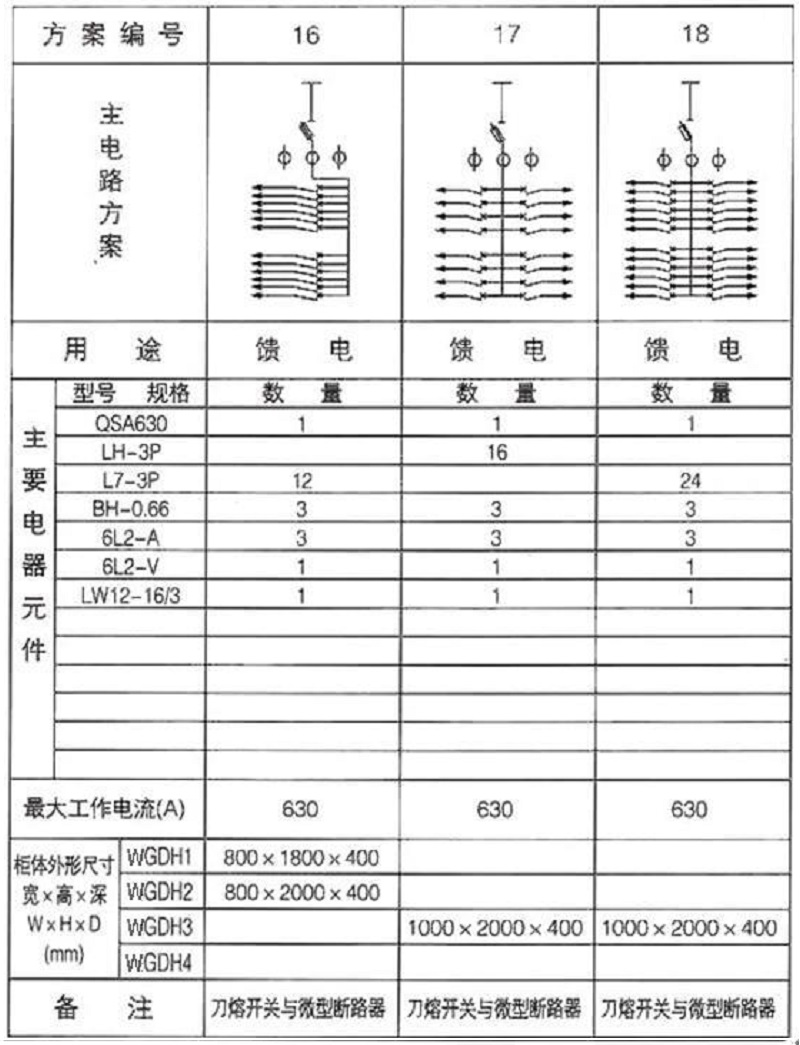

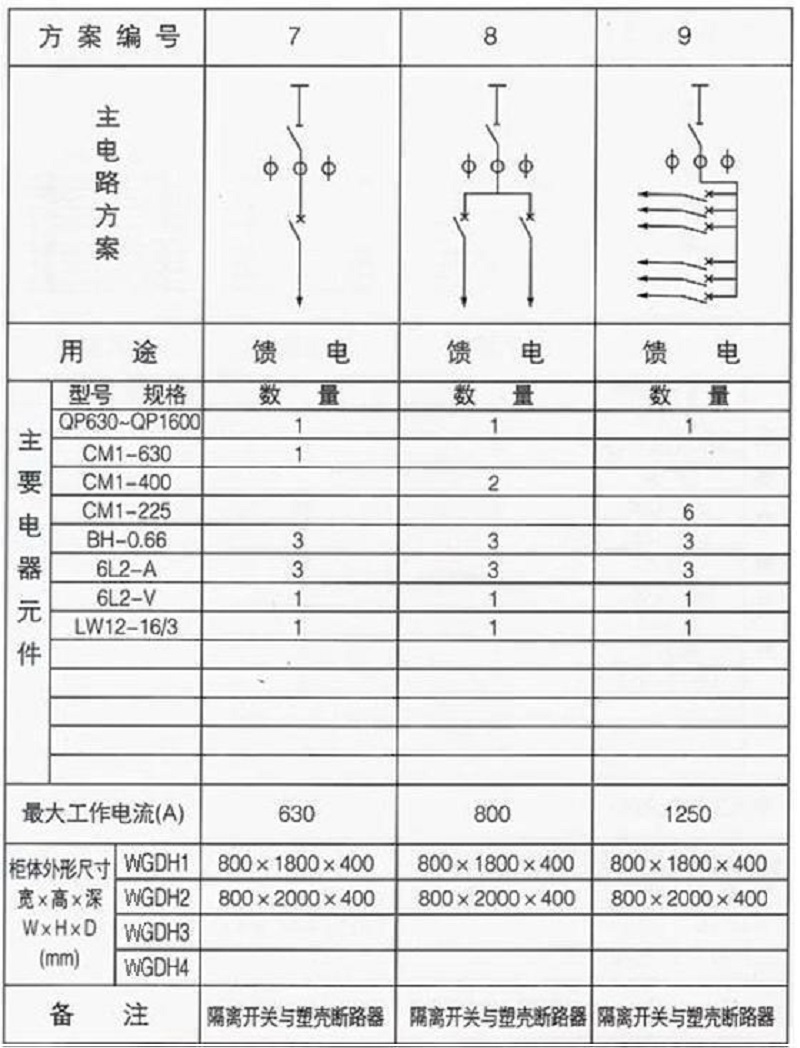

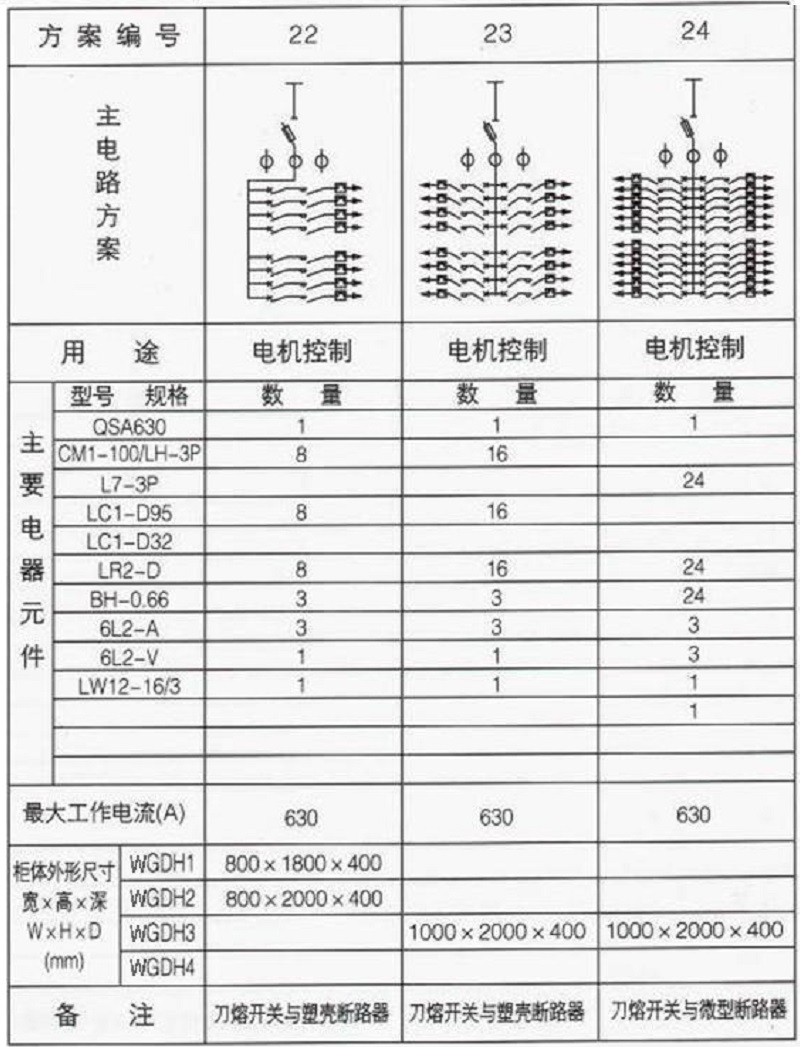

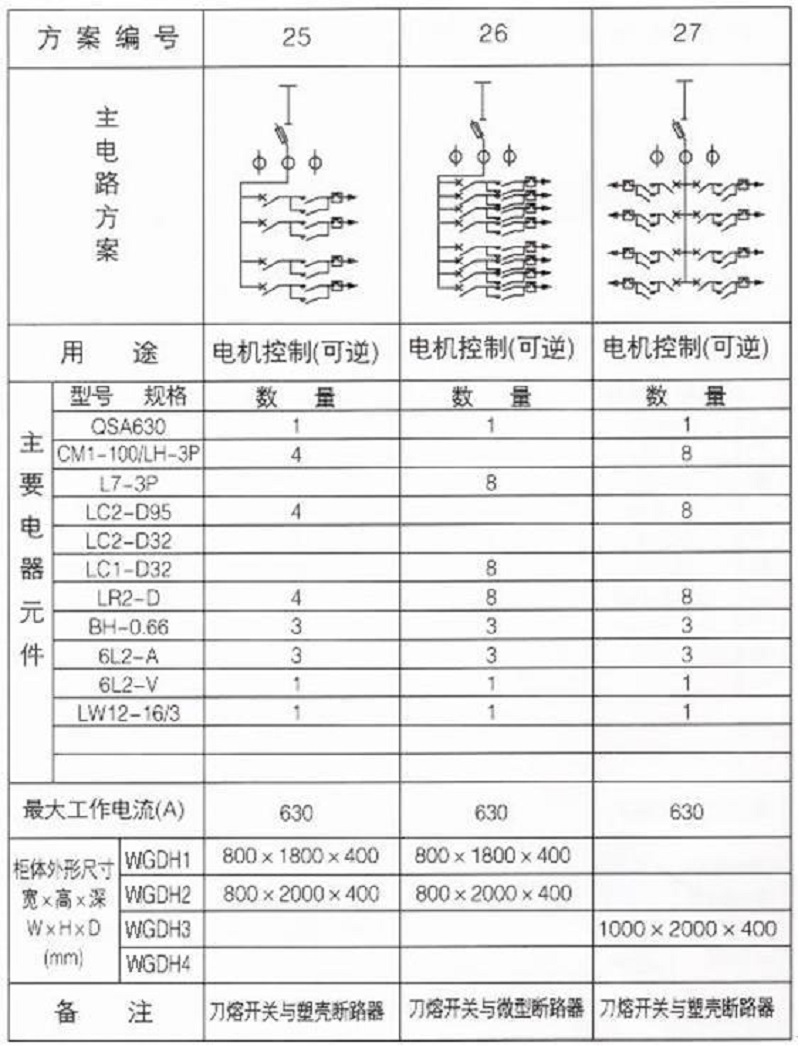

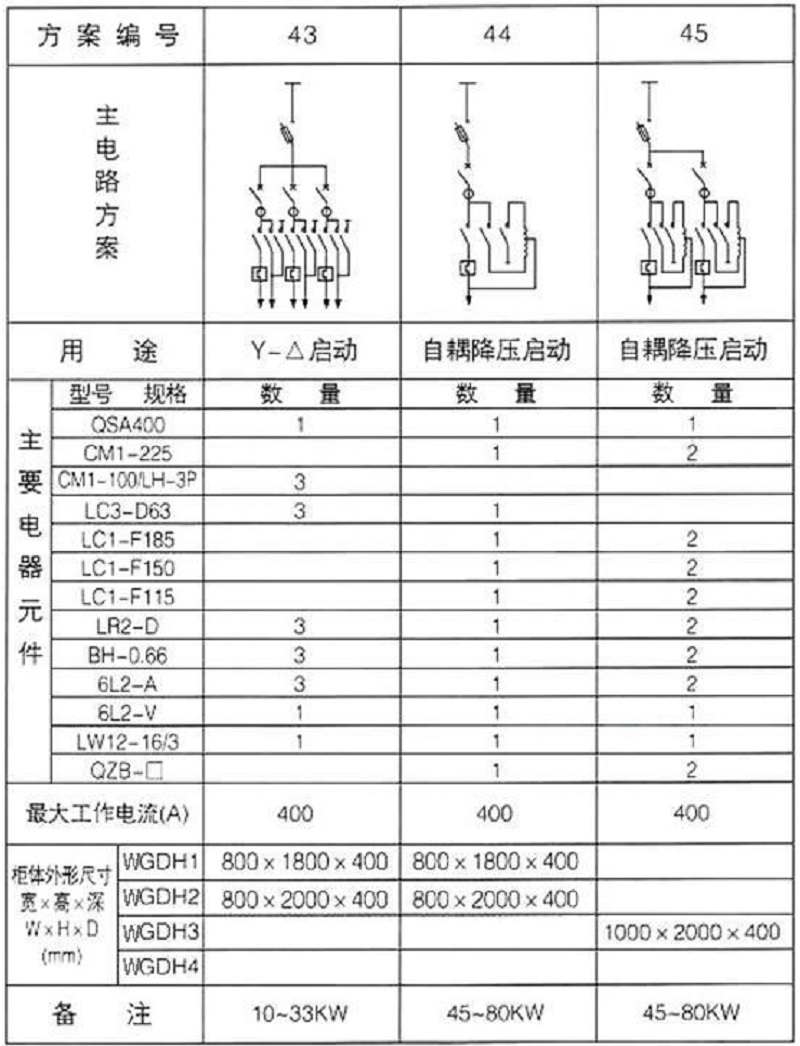

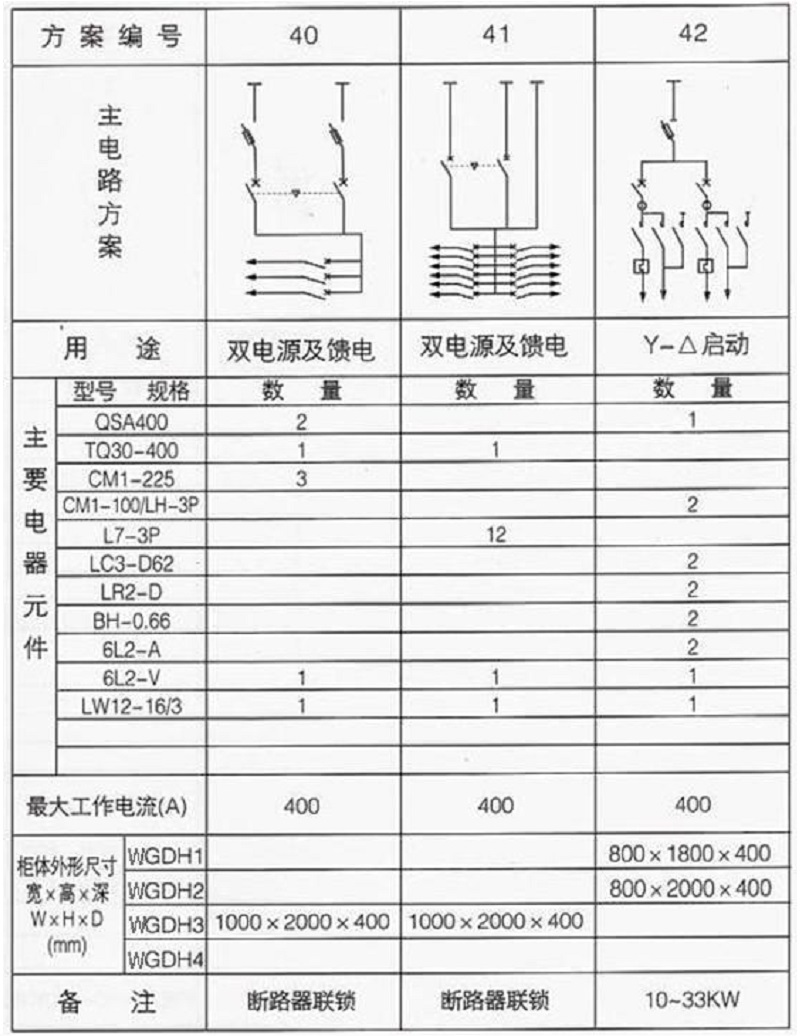

主电路一次方案

主电路一次方案

主电路一次方案

主电路一次方案


主电路一次方案


主电路一次方案

主电路一次方案


主电路一次方案


主电路一次方案


主电路一次方案


主电路一次方案


主电路一次方案


主电路一次方案


主电路一次方案


主电路一次方案


主电路一次方案


主电路一次方案


主电路一次方案


主电路一次方案
