产品信息

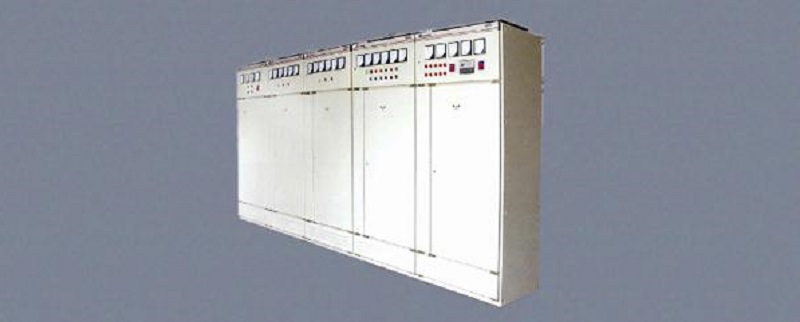

WGLD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户，在交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。
WGLD型交流低压配电柜是根据能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合格、可靠的原则而设计的新型低压配电柜。新产品具有分断能力强，动热稳定性好，结构新颖、合理，电路方案切合实际，系列性、适用性强，防护等级高等特点。可作为更新换代产品使用。
结构简单
(1)WGLD型交流低压配电柜采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配零件由型钢定点生产厂配套供货，以保证柜体的精度和质量，通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产，即缩短了生产周期，也提高了工作效率。
(2)WGLD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的。
(3)WGLD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体和各部分的分割尺寸，使整柜美观大方，面目一新。
(4)柜门用转轴式活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型塑条，关门时与构架之间有嵌条有一定的压缩选种，能防止门与柜体直接碰撞，也提高了门的防护等级。
(5)装有电器元件的仪表门用多股软铜线与构架相连，整柜构成完整的妆地保护电路。
(6)柜体柜体的顶盖有需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
(7)柜体的防护等级为IP30，用户也可根据使用环境要求在IP20-IP40之间的选择。
WGLD产品特点
装置的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接成基本柜架，再按方案变化需要，加上相应的门、封板、隔板、安装支架以及母线、功能单元等零部件，组装成一台完整的装置，装置内零部件尺寸、隔室尺寸实行模数化(模数单位E=25mm)。
产品型号及含义
进线方式
WGLD型柜的进线方式有常用的上、下侧进线的方式，同时也设计了由柜顶左、中、右三个位置上进线及柜后进线方式，以满足各类工程设计不同进线方式的需要。

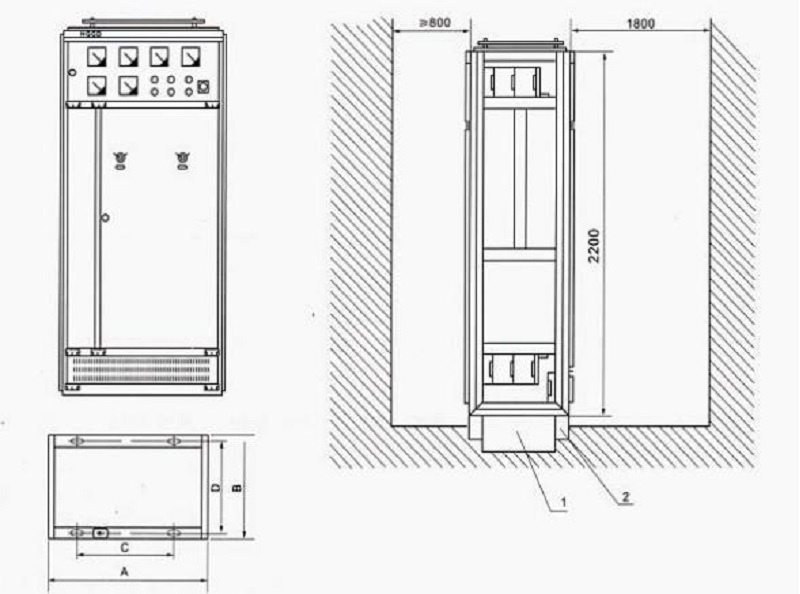

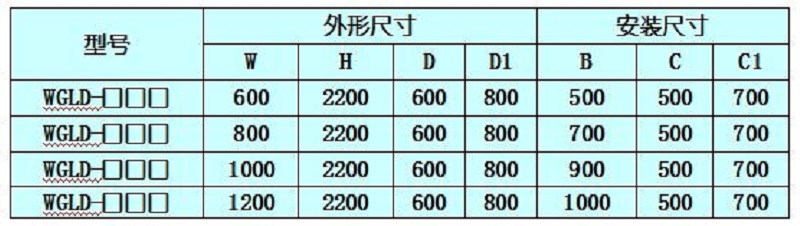

柜体外形图

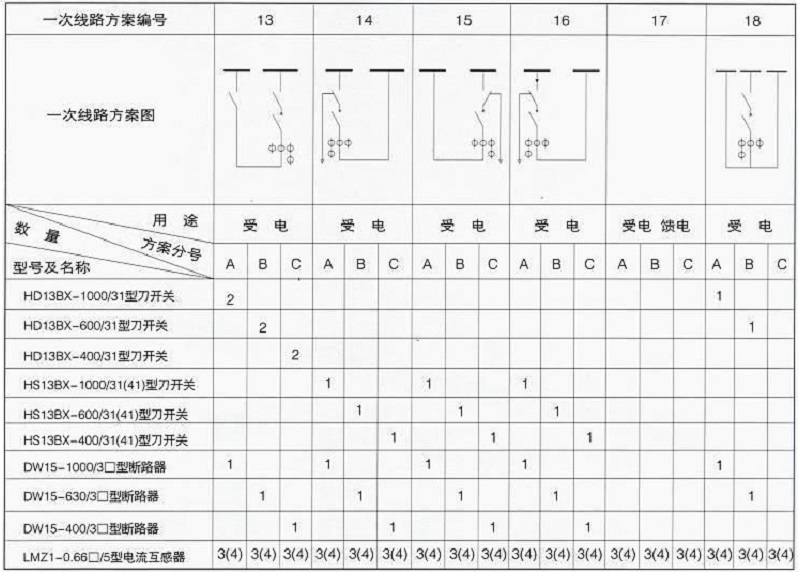

WGLD型低压配电柜一次线路方案及柜内主要电器

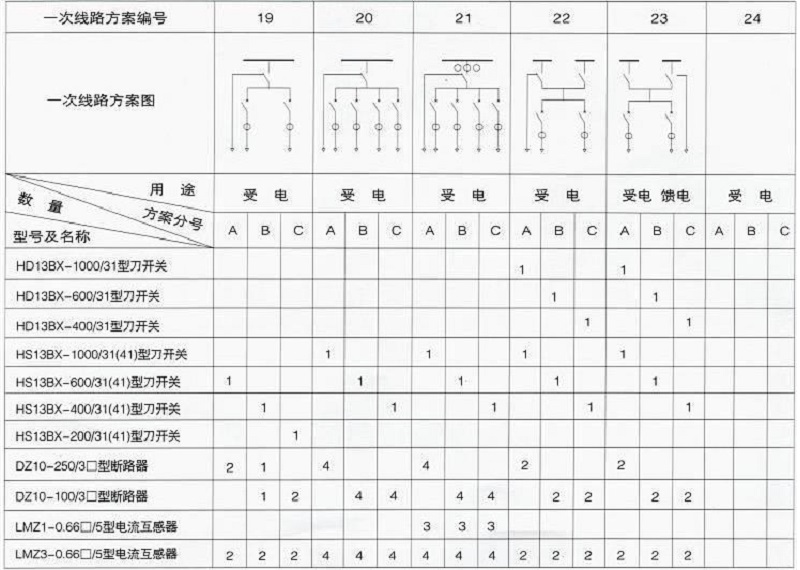

WGLD型低压配电柜一次线路方案及柜内主要电器

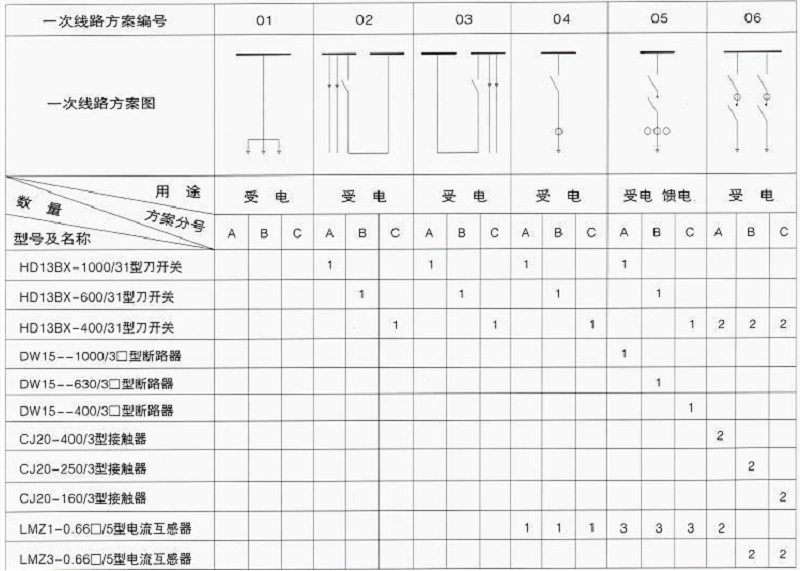

WGLD型低压配电柜一次线路方案及柜内主要电器

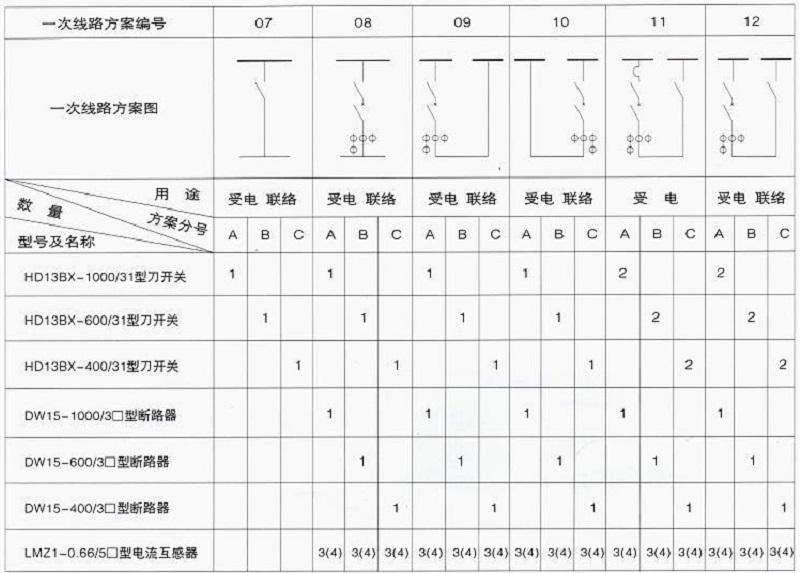

WGLD型低压配电柜一次线路方案及柜内主要电器
