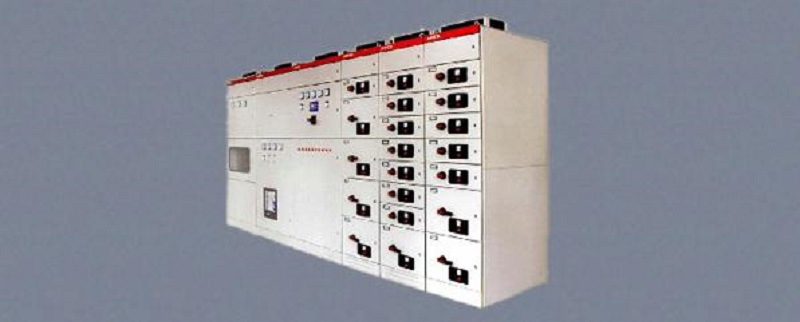

产品介绍
WGCK低压抽出式开关柜使用在发电站、石油、化工、冶金、轻纺等工业企业中，作为三相交流50-60HZ，电压为380V电力系统的配电和电动机集中控制之用。
技术指示
额定工作电压 380V
母线额定工作电流 1000；1600；2500；3200(A)
母线短时耐受电流 IS有效值30;50(KA)
外壳防护等级 IP20;30;40，
使用条件
海拔高度不超过2000m。
最高环境温度不超过40°C，最低环境温度不低于－10°C。
空气相对湿度在最湿月的月平均最大相对湿度为90%(相对于20°C).
无显著摇动和冲击震动的地方，其安装倾斜度不大于5度。
无爆炸危险的介质中，具介质中无足以腐蚀金属和破坏绝缘的气体和尘埃，包括导电尘埃。
没有雨雪侵袭的地方。
产品特点
采用E=20mm为模数的结构件，组装方便。
金属结构件彩镀锌或粉末喷涂工艺，防腐能力强。
结构紧凑，以较小的空间容纳较多的功能单元。
功能单元之间用钢板分隔成若干个小室，互不影响。
功能单元采用抽屉结构、插入结构和固定结构三种，使检修安全、方便，可缩短事故停电时间。
抽屉操作简单、方便、互换性强。
抽屉装有防止抽出过猛而跌落的机构，即抽出约五分之四时抽屉被扣住，卸下则须稍抬起才能拉出。
柜顶设置主母线和中性母线，柜底设置保护接地母线。分支母线亦可采用四线。
电缆室装有支架，进出电缆安装方便。
柜体结构
柜体由冷轧钢板加工成结构件，用螺栓组装而成。
每一柜体分隔成三部分，即顶部可供水平母线贯穿的主母线室；前面部分用隔板分隔成若干个功能单元小室，组合高度为1760mm。后面部分为电缆室，室内装有支架，用于敷设进出电缆。
柜顶装有通风窗口金属封板。若顶部需进出线时则用绝缘封板。底部均采用绝缘板封闭，以防止异物进入。
柜体基本尺寸宽度为600，800，1000，1200mm四种，高度均为2200mm，深度均为1000mm(特殊要求可与本厂商)。
外壳防护等级为IP20或IP30时，后门采用铰链开启式结构。IP40时则采用螺钉安装结构。
根据用户要求，本开关柜亦可组合拼装出厂。
抽屉式结构
每个功能单元的电器元件均安装在一个(或二个)抽屉上，可使整个单元脱离柜体。维修安全、方便。
抽屉装于600mm宽的柜体内。
有“断开”，“试验”和“接通”三个位置。
100A(或63A)及以下的回路小室高一般为220mm；45A及以下的出线回路出可安排二路，即采用一进二出或二个独立的1/2抽屉。
200A、400A的回路小室高一般为440mm.
630A回路的小室高度一般为600mm.
二次回路连接采用额定电流为10A的滑动式接插件，每个抽屉最多可装24对；1/2抽屉最多可装16对。
小室门与回路主开关具有联锁装置，合上主开关则小室门不能打开，非常情况下亦可解锁开门，1/2抽屉则必须卸下门板上的四个螺钉。
插入式结构
主开关为插接结构，用手把摇动螺杆来完成与母线的接通和断开。在摇动主开关手把推进过程中，有“断开”、“试验”、“接通”三个位置。
除主开关外的其它电器元件固定安装于小室内。
适用于200A以上DWX15C系列和630A以上ME系列的自动空气开关方案。
固定式结构
电器元件固定安装于小室内的横梁或安装板上。一般用于计量方案和多回路照明方案中。
电容柜结构
电容柜分自动控制和联动控制(随自动柜联动)两种。均能单独手动操作。
总路元件及自动控制器固定于柜的最上部，占用一个440mm高的小室；分路6个220mm高的抽屉，每个抽屉分别控制二组电容器，每台柜可安装12组。

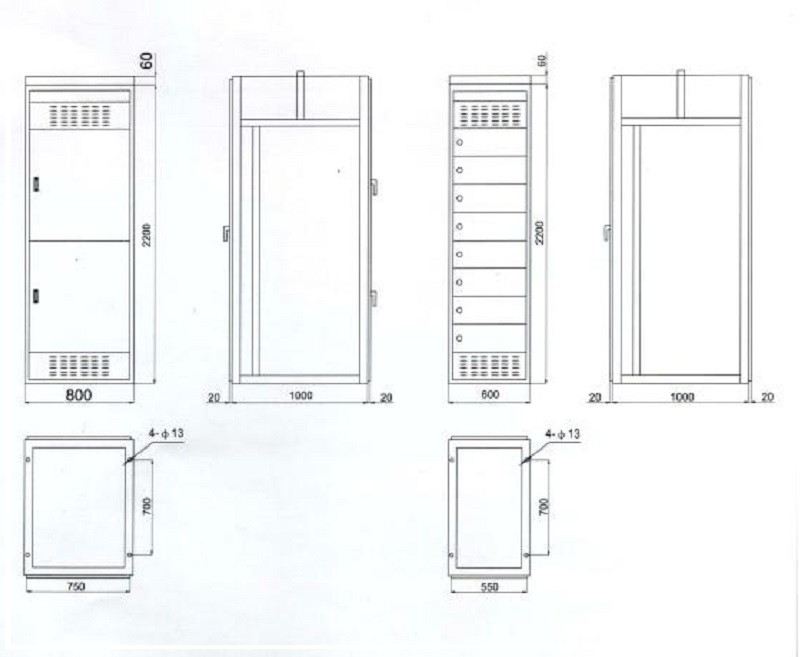

柜体外形

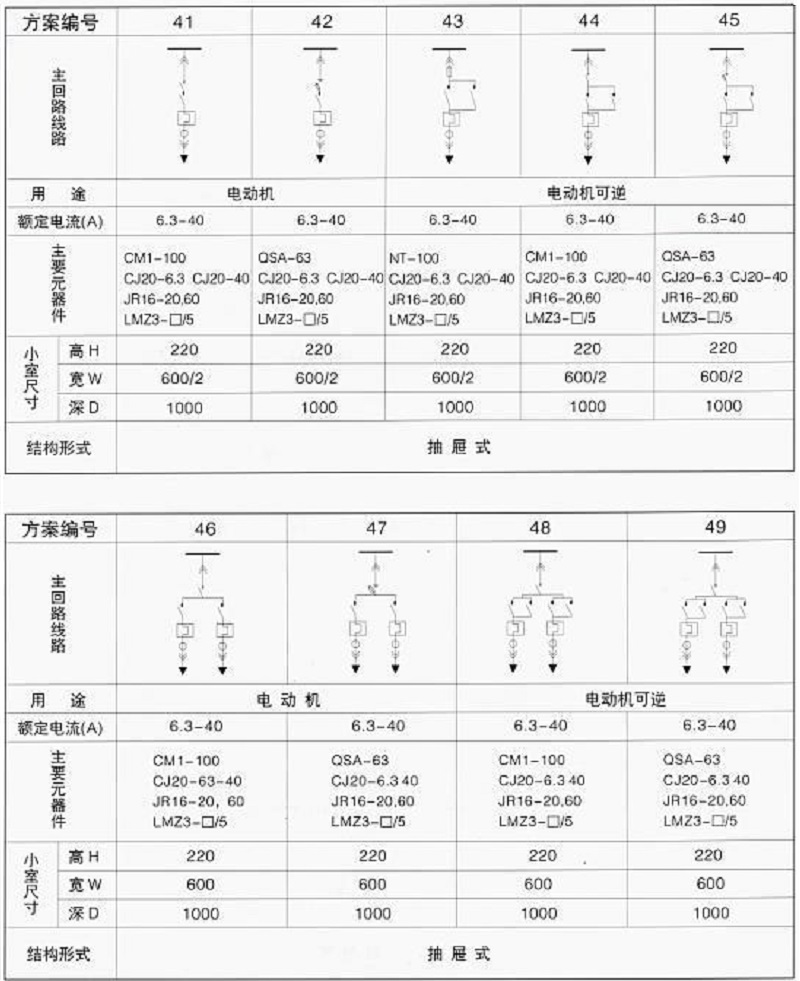

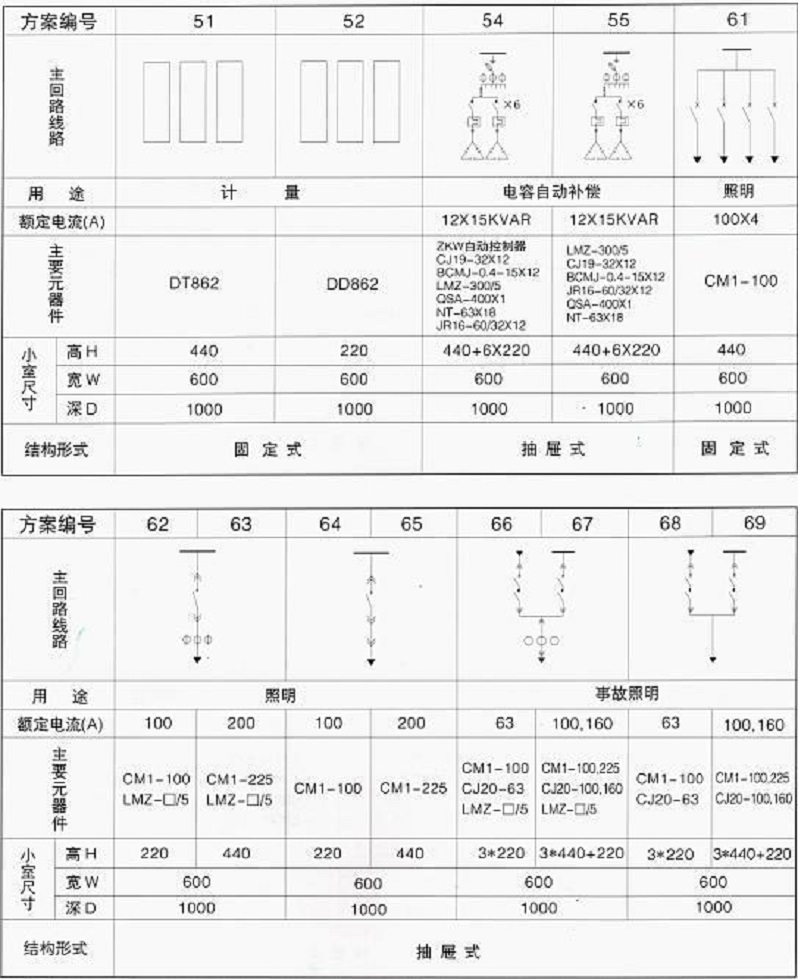

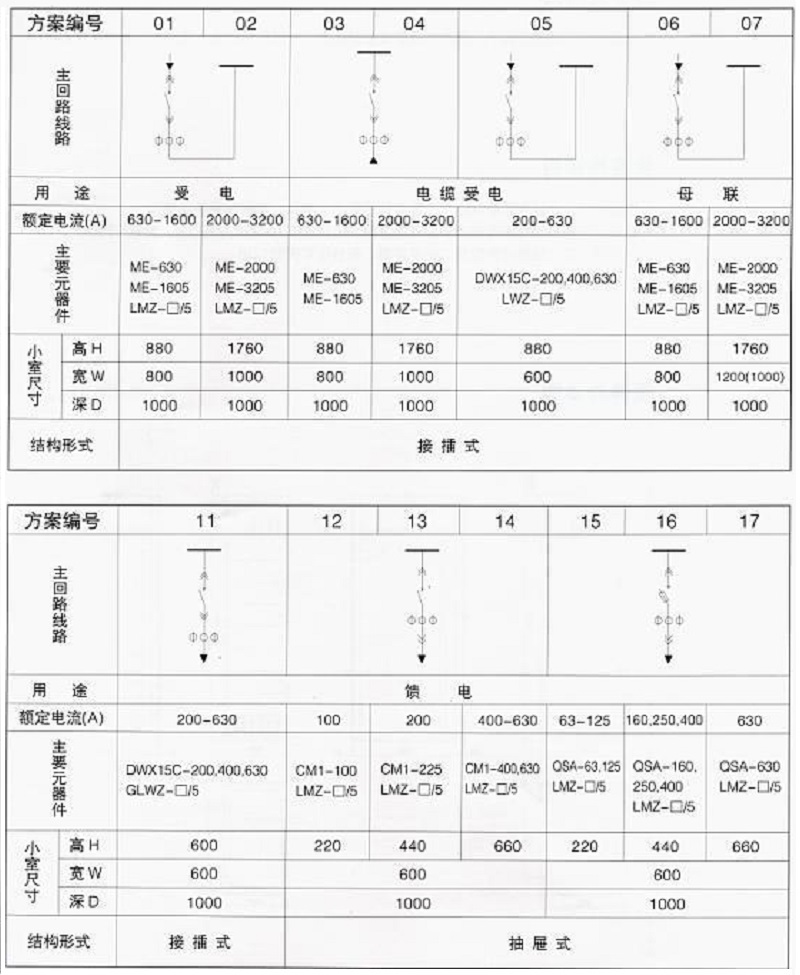

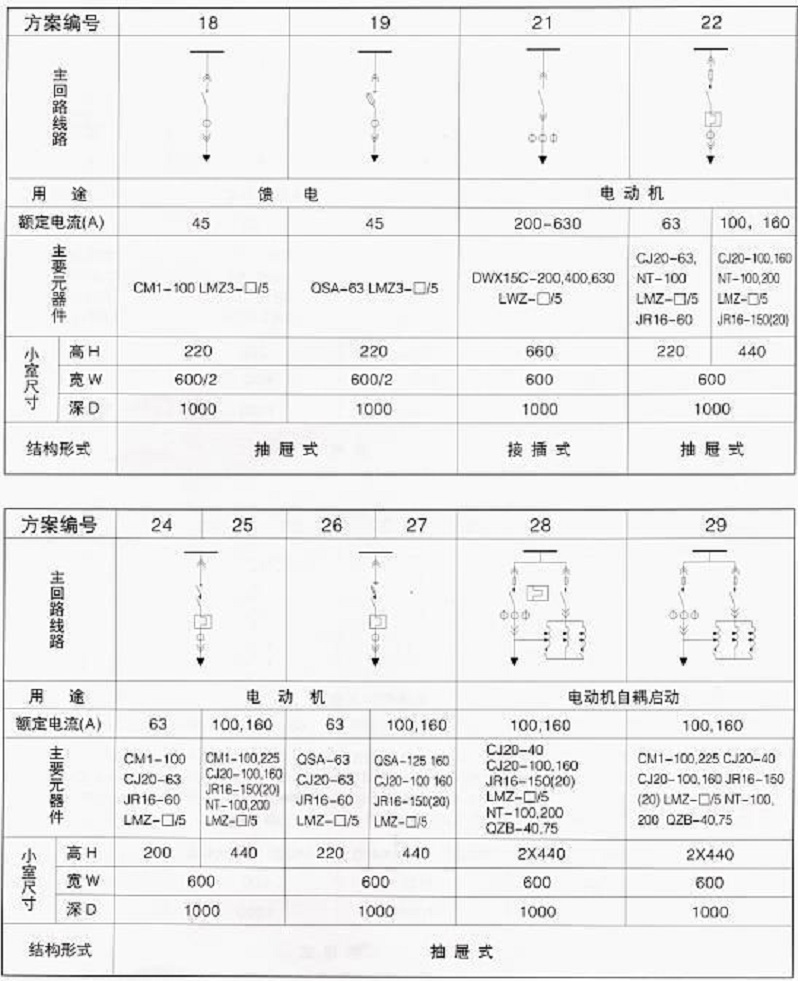

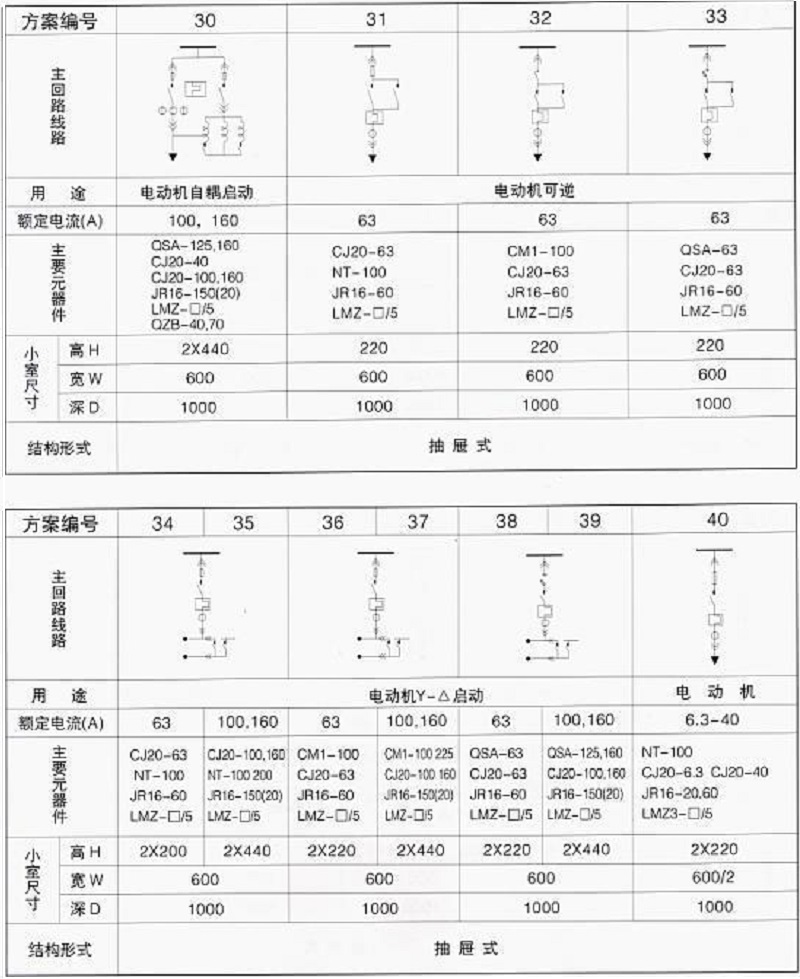

WGCK型低压配电柜一次线路方案及柜内主要电器
WGCK型低压配电柜一次线路方案及柜内主要电器
WGCK型低压配电柜一次线路方案及柜内主要电器
WGCK型低压配电柜一次线路方案及柜内主要电器
WGCK型低压配电柜一次线路方案及柜内主要电器
